1 Physical Architecture의 정의
Physical Architecture는 Logical Architecture를 구체적인 기술 스택과 인프라로 구현하는 설계 계층이다. 실제 배포, 운영, 모니터링이 가능한 형태로 정의된다.
핵심 특징:
- 기술 명시: 프로그래밍 언어, 프레임워크, 데이터베이스, 클라우드 서비스 구체화
- 인프라 정의: 서버, 네트워크, 스토리지 구조 명시
- 배포 단위: 컨테이너, 마이크로서비스, 서버리스 등 배포 형태
- 운영 고려: 모니터링, 로깅, 스케일링, 재해 복구 전략
- 비용 및 성능: 실제 리소스 할당, 예상 비용
- 개발팀 지향: 구현 팀이 직접 따를 수 있는 명확한 지침
1.1 세 계층의 최종 비교
| 측면 | Conceptual | Logical | Physical |
|---|---|---|---|
| 대상 | 모든 이해관계자 | 개발팀, 아키텍트 | 개발팀, DevOps팀 |
| 추상화 | 매우 높음 | 중간 | 낮음 (구체적) |
| 기술 | 없음 | 독립적 | 명시적 |
| 예: 저장소 | “저장소” | “Relational DB + Cache Layer” | “PostgreSQL 14 + Redis 7” |
| 예: 통신 | “데이터 전달” | “REST API” | “FastAPI + gRPC” |
| 초점 | 무엇을 | 어떻게 (기술 중립) | 무엇으로 |
| 산출물 | 개념도 | 모듈 명세서 | 배포 가이드 |
2 Physical Architecture 설계 단계
2.1 기술 스택 선택 전 고려사항
Physical 설계를 시작하기 전에 다음을 검토해야 한다:
- 조직의 기술 역량: 팀이 보유한 기술 경험과 학습 곡선
- 프로젝트 특성: 시스템의 복잡도, 규모, 기간
- 성능 요구사항: 응답시간, 처리량, 동시성 목표
- 운영 환경: 온프레미스 vs 클라우드, 멀티클라우드 전략
- 비용 제약: 초기 투자, 운영 비용
- 지속 가능성: 커뮤니티 지원, 장기 유지보수성
2.2 기술 스택 선택 프레임워크
각 Logical 모듈에 대해 기술을 선택할 때는 다음 기준으로 평가한다:
평가 기준:
- 기능성 (Functionality): 요구사항을 충족하는가?
- 성능 (Performance): 성능 목표를 달성할 수 있는가?
- 확장성 (Scalability): 수평/수직 확장이 가능한가?
- 운영성 (Operability): 배포, 모니터링, 유지보수가 쉬운가?
- 비용 (Cost): 라이선스, 인프라, 인력 비용이 적절한가?
- 에코시스템 (Ecosystem): 라이브러리, 도구, 커뮤니티가 활발한가?
- 보안 (Security): 보안 기능과 업데이트 지원이 충분한가?
- 학습곡선 (Learning Curve): 팀이 얼마나 빨리 습득할 수 있는가?
선택 매트릭스 예시:
| 기술 | 기능 | 성능 | 확장 | 운영 | 비용 | 에코 | 보안 | 학습 | 총점 |
|---|---|---|---|---|---|---|---|---|---|
| PostgreSQL | 9 | 8 | 8 | 9 | 10 | 10 | 9 | 8 | 8.6 |
| MongoDB | 8 | 7 | 9 | 7 | 8 | 9 | 7 | 8 | 7.9 |
| Elasticsearch | 9 | 9 | 9 | 8 | 6 | 9 | 8 | 7 | 8.1 |
2.3 계층별 기술 선택
2.3.1 프레젠테이션 계층 (Presentation Layer)
Logical Module: ChatInterface, APIGateway, Dashboard
선택 가능 기술:
- Frontend: React, Vue, Angular, Svelte
- Backend Framework: FastAPI, Flask, Django (Python)
Spring Boot (Java)
Express, NestJS (Node.js)
- API Gateway: Kong, AWS API Gateway, Nginx
- WebSocket: Socket.io, WebSocket (native)선택 예시: Python 기반 빠른 개발
Chat Interface:
- Frontend: React + TypeScript
- Backend: FastAPI
- WebSocket: WebSocket (native) or Socket.io
API Gateway:
- Nginx (경량) or Kong (기능 풍부)
Dashboard:
- Frontend: Streamlit (프로토타입) or React
- Backend: FastAPI선택 예시: Java 엔터프라이즈 환경
Chat Interface:
- Frontend: React or Angular
- Backend: Spring Boot
- WebSocket: Spring WebSocket
API Gateway:
- Spring Cloud Gateway or Kong
Dashboard:
- Frontend: Angular
- Backend: Spring Boot2.3.2 애플리케이션 계층 (Application Layer)
Logical Module: RequestHandler, Orchestration, QueryProcessor, ReasoningEngine
선택 가능 기술:
- 오케스트레이션: 커스텀 로직, Celery (Python), Akka (Java)
- 비동기 처리: AsyncIO (Python), CompletableFuture (Java)
- 워크플로우 엔진: Apache Airflow, Temporal, AWS Step Functions
- 메시지 큐: RabbitMQ, Apache Kafka, AWS SQS선택 예시: Python + LangChain RAG
QueryProcessor:
- LangChain (파이썬 라이브러리)
- Custom Python 클래스
ReasoningEngine:
- LangChain Agent
- LLM 호출 (OpenAI API, Anthropic API)
Orchestration:
- 커스텀 Python 로직 or Celery (분산 작업)선택 예시: Java 엔터프라이즈 오케스트레이션
RequestHandler:
- Spring Controller
Orchestration:
- Spring Cloud Task
- Temporal (복잡한 워크플로우)
MessagingQueue:
- RabbitMQ or Apache Kafka2.3.3 데이터 계층 (Data Layer)
Logical Module: VectorStore, TextRepository, MetadataRepository, CacheLayer
선택 가능 기술:
벡터 저장소:
- FAISS (로컬, 인메모리)
- Chroma (오픈소스, 경량)
- Weaviate (프로덕션용)
- Milvus (고성능)
- Pinecone (클라우드 SaaS)
- Azure Cognitive Search (클라우드)
텍스트 저장소:
- PostgreSQL + pgvector (벡터 지원)
- Elasticsearch (검색 최적화)
- MongoDB (유연한 스키마)
- Azure Cosmos DB
메타데이터 저장소:
- PostgreSQL
- Redis (빠른 접근)
- DynamoDB (AWS)
캐시 계층:
- Redis
- Memcached
- Local In-Memory Cache선택 예시: 빠른 프로토타입
Vector Store:
- FAISS (로컬) or Chroma (간단한 배포)
Text Repository:
- PostgreSQL with full-text search
Metadata Repository:
- PostgreSQL의 같은 인스턴스
Cache Layer:
- Redis (선택사항, 필요시)선택 예시: 프로덕션 고성능 시스템
Vector Store:
- Milvus (클러스터 구성)
or Pinecone (완전 관리형)
Text Repository:
- Elasticsearch (검색 성능)
+ PostgreSQL (트랜잭션)
Metadata Repository:
- PostgreSQL
Cache Layer:
- Redis Cluster (고가용성)3 Physical Architecture 다이어그램
3.1 배포 아키텍처 다이어그램
┌─────────────────────────────────────────────────────────────┐
│ 인터넷 │
└────────────────┬────────────────────────────────────────────┘
│
┌────────▼────────┐
│ Load Balancer │ (Nginx / AWS ALB)
│ (포트 443) │
└────────┬────────┘
│
┌────────▼────────────────────────┐
│ Kubernetes Cluster │
│ (또는 EC2 / App Service) │
│ │
│ ┌─────────────────────────┐ │
│ │ Frontend Pods │ │
│ │ (React + Nginx) │ │
│ │ - 2 replicas │ │
│ └────────┬────────────────┘ │
│ │ │
│ ┌────────▼────────────────┐ │
│ │ API Service Pods │ │
│ │ (FastAPI) │ │
│ │ - 3 replicas │ │
│ └────────┬────────────────┘ │
│ │ │
│ ┌────────▼────────────────┐ │
│ │ Worker Pods │ │
│ │ (RAG Processing) │ │
│ │ - 2 replicas │ │
│ └────────┬────────────────┘ │
│ │ │
└───────────┼────────────────────┘
│
┌───────────┴───────────┬──────────────┬─────────────┐
│ │ │ │
┌───▼──────┐ ┌───────▼─────┐ ┌───▼────┐ ┌──────▼─────┐
│PostgreSQL│ │ Milvus │ │ Redis │ │ S3 Storage │
│ + PgVec │ │ (Vector DB)│ │ Cache │ │ (Raw Data) │
└──────────┘ └─────────────┘ └────────┘ └────────────┘
(Metadata)3.2 컨테이너 구성 예시
Docker Image 1: frontend
- Base: node:18-alpine
- Content: React App + Nginx
- Size: ~150MB
- Registry: ECR / Docker Hub
Docker Image 2: api-service
- Base: python:3.11-slim
- Content: FastAPI application
- Dependencies: LangChain, openai, pydantic
- Size: ~800MB
- Registry: ECR / Docker Hub
Docker Image 3: worker
- Base: python:3.11-slim
- Content: RAG worker process
- Dependencies: LangChain, Celery, milvus-sdk
- Size: ~900MB
- Registry: ECR / Docker Hub
Docker Image 4: vector-db
- Base: milvusdb/milvus:latest
- Content: Milvus vector database
- Ports: 19530 (gRPC), 9091 (HTTP)
- Volumes: /var/lib/milvus (persistent)
Docker Image 5: postgres
- Base: postgres:15-alpine
- Extensions: pgvector
- Ports: 5432
- Volumes: /var/lib/postgresql/data
Docker Image 6: redis
- Base: redis:7-alpine
- Ports: 6379
- Volumes: /data (persistence)3.3 네트워크 토폴로지
외부 트래픽
│
▼
┌─────────────────┐
│ CDN / CloudFront│ (정적 콘텐츠)
└────────┬────────┘
│
▼
┌─────────────┐
│Load Balancer│
└─────┬───────┘
│
┌────┴────────────────────┐
│ │
▼ ▼
┌────────┐ ┌────────────┐
│ Public │ │Private Network
│Subnets │ │(DB, Cache) │
│ │ │ │
│Frontend│ │ PostgreSQL │
│Pods │◄────────────▶│ Milvus │
│ │ │ Redis │
└────────┘ └────────────┘
│ │
│ External Storage │
│ (S3/Blob Storage) │
└─────────────┬───────────┘
│
┌───▼────┐
│ Backup │

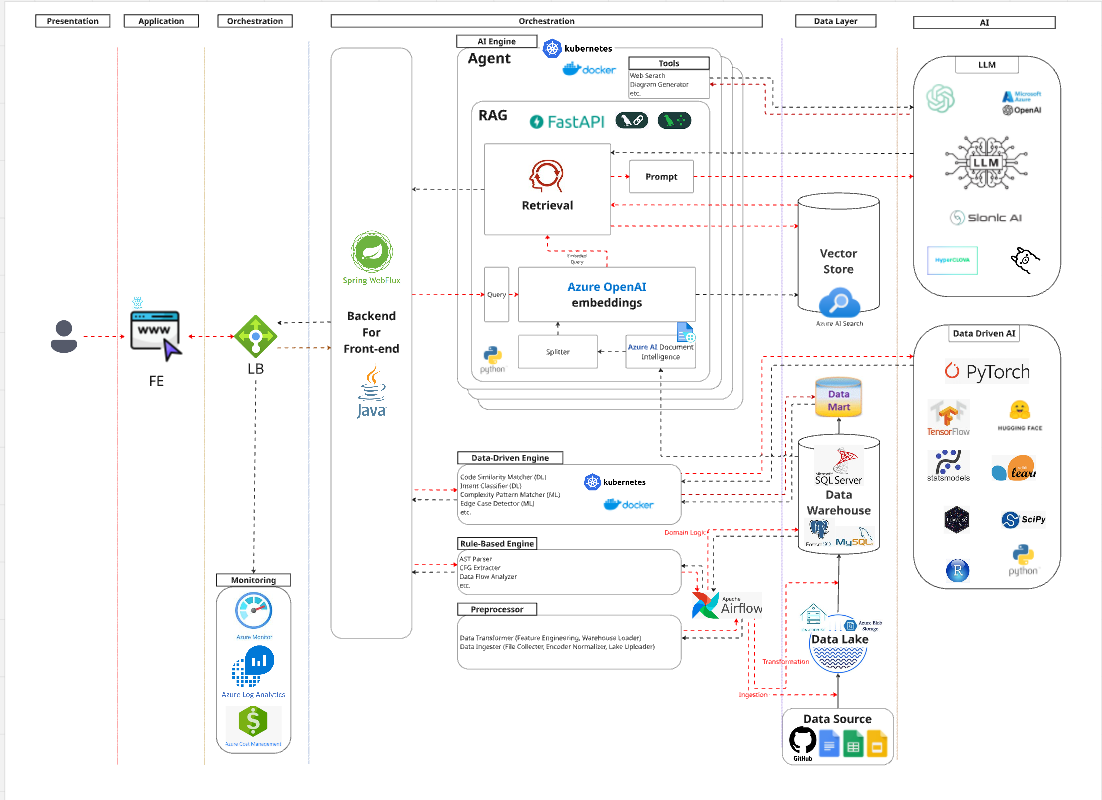

└────────┘3.4 프로젝트 예시
4 배포 옵션 선택
4.1 옵션 1: 로컬 개발 환경
# docker-compose.yml
version: '3.8'
services:
frontend:
build: ./frontend
ports:
- "3000:3000"
environment:
REACT_APP_API_URL: http://localhost:8000
api:
build: ./backend
ports:
- "8000:8000"
environment:
DATABASE_URL: postgresql://user:password@postgres:5432/rag_db
REDIS_URL: redis://redis:6379
MILVUS_HOST: milvus
OPENAI_API_KEY: ${OPENAI_API_KEY}
depends_on:
- postgres
- redis
- milvus
postgres:
image: postgres:15-alpine
environment:
POSTGRES_PASSWORD: password
POSTGRES_DB: rag_db
volumes:
- postgres_data:/var/lib/postgresql/data
ports:
- "5432:5432"
redis:
image: redis:7-alpine
ports:
- "6379:6379"
volumes:
- redis_data:/data
milvus:
image: milvusdb/milvus:latest
environment:
COMMON_STORAGETYPE: local
ports:
- "19530:19530"
- "9091:9091"
volumes:
- milvus_data:/var/lib/milvus
volumes:
postgres_data:
redis_data:
milvus_data:4.2 옵션 2: Kubernetes 클러스터 (프로덕션)
# kubernetes deployment
apiVersion: apps/v1
kind: Deployment
metadata:
name: api-service
namespace: rag-system
spec:
replicas: 3
selector:
matchLabels:
app: api-service
template:
metadata:
labels:
app: api-service
spec:
containers:
- name: api
image: my-registry.azurecr.io/api-service:1.0.0
ports:
- containerPort: 8000
resources:
requests:
memory: "512Mi"
cpu: "500m"
limits:
memory: "1Gi"
cpu: "1000m"
env:
- name: DATABASE_URL
valueFrom:
secretKeyRef:
name: db-credentials
key: url
- name: OPENAI_API_KEY
valueFrom:
secretKeyRef:
name: openai-key
key: key
livenessProbe:
httpGet:
path: /health
port: 8000
initialDelaySeconds: 30
periodSeconds: 10
readinessProbe:
httpGet:
path: /ready
port: 8000
initialDelaySeconds: 5
periodSeconds: 5
affinity:
podAntiAffinity:
preferredDuringSchedulingIgnoredDuringExecution:
- weight: 100
podAffinityTerm:
labelSelector:
matchExpressions:
- key: app
operator: In
values:
- api-service
topologyKey: kubernetes.io/hostname
---
apiVersion: v1
kind: Service
metadata:
name: api-service
namespace: rag-system
spec:
type: LoadBalancer
selector:
app: api-service
ports:
- protocol: TCP
port: 80
targetPort: 80004.3 옵션 3: 클라우드 관리형 서비스
AWS 기반:
- Frontend: CloudFront + S3 + Lambda@Edge
- API: ECS/Fargate with Application Load Balancer
- Vector DB: Pinecone (관리형) 또는 SageMaker Vector Store
- Text DB: RDS PostgreSQL
- Cache: ElastiCache Redis
- Monitoring: CloudWatch + X-Ray
- Storage: S3Azure 기반:
- Frontend: Azure Static Web Apps
- API: App Service 또는 Container Instances
- Vector DB: Azure Cognitive Search
- Text DB: Azure Database for PostgreSQL
- Cache: Azure Cache for Redis
- Monitoring: Application Insights
- Storage: Blob StorageGCP 기반:
- Frontend: Cloud Storage + CDN
- API: Cloud Run 또는 App Engine
- Vector DB: Vertex AI Vector Search
- Text DB: Cloud SQL (PostgreSQL)
- Cache: Memorystore (Redis)
- Monitoring: Cloud Logging + Cloud Trace
- Storage: Cloud Storage5 Physical Architecture 명세서
5.1 서버 요구사항
API Service Pod:
CPU: 1000m (1 vCPU)
Memory: 1Gi
Disk: 20Gi (ephemeral)
Network: 1 Gbps
Worker Pod:
CPU: 2000m (2 vCPU)
Memory: 2Gi
Disk: 50Gi (ephemeral)
Network: 1 Gbps
PostgreSQL:
CPU: 2000m (2 vCPU)
Memory: 4Gi
Disk: 500Gi (persistent, SSD)
Network: 1 Gbps
High Availability: 2 replicas + 1 standby
Milvus Vector DB:
CPU: 4000m (4 vCPU)
Memory: 8Gi
Disk: 1Ti (persistent, SSD)
Network: 10 Gbps (권장)
Replication: 3
Redis Cache:
CPU: 1000m (1 vCPU)
Memory: 8Gi
Disk: 100Gi (persistent)
Network: 1 Gbps
Cluster: 3 nodes5.2 네트워크 구성
방화벽 규칙:
Ingress:
- 443 (HTTPS): 외부 → Load Balancer (모든 트래픽)
- 80 (HTTP): 외부 → Load Balancer (HTTPS 리다이렉트)
Internal (VPC/VNet 내부):
- 8000: API Service pods
- 5432: PostgreSQL
- 19530: Milvus gRPC
- 9091: Milvus HTTP
- 6379: Redis
- 9090: Prometheus (모니터링)
Egress:
- 443: OpenAI API (외부 인터넷)
- 25, 587: Email 서비스 (알림용)5.3 보안 구성
SSL/TLS:
- 인증서: Let's Encrypt (자동 갱신)
- TLS 버전: 1.2 이상
- 암호화 알고리즘: TLS_ECDHE_RSA_WITH_AES_256_GCM_SHA384
데이터 암호화:
- 전송 중: TLS 1.2+
- 저장: Database encryption (모든 DB)
- API Keys: AWS Secrets Manager / Azure Key Vault
접근 제어:
- 인증: OAuth 2.0 / JWT
- 인가: RBAC (Role-Based Access Control)
- 감사: 모든 API 호출 로깅
DDoS 방어:
- AWS Shield / Azure DDoS Protection
- Rate limiting: 100 req/sec per IP5.4 모니터링 및 로깅
메트릭 수집:
- 도구: Prometheus + Grafana
- 수집 대상:
- API 응답시간 (p50, p95, p99)
- 데이터베이스 쿼리 시간
- 벡터 검색 지연시간
- 캐시 히트율
- CPU, 메모리, 디스크 사용률
- 네트워크 대역폭
로그 수집:
- 도구: ELK Stack (Elasticsearch + Logstash + Kibana) 또는 Azure Monitor
- 수집 대상:
- 애플리케이션 로그 (DEBUG, INFO, WARNING, ERROR)
- 접근 로그 (HTTP 요청)
- 데이터베이스 쿼리 로그
- 에러 추적 (Sentry)
알림:
- 임계값 초과 시 Slack/Email 알림
- 에러율 > 1% → 즉시 알림
- 응답시간 p95 > 2초 → 경고
- 디스크 사용량 > 80% → 경고5.5 재해 복구 (DR) 계획
Backup 전략:
- 데이터베이스: 1시간마다 스냅샷
- 벡터 DB: 4시간마다 스냅샷
- 백업 저장소: 다른 리전 (지역 중복)
- 보관 기간: 30일
복구 목표 (RTO/RPO):
- RTO (복구시간): 1시간
- RPO (데이터손실범위): 1시간
페일오버:
- Active-Standby 구성 (자동 페일오버)
- Health check: 30초마다
- 페일오버 시간: < 2분
테스트:
- 월 1회 DR 드릴 실시
- 복구 절차 문서화 및 검증6 Physical Architecture 체크리스트
6.1 기술 스택
6.2 인프라 설계
6.3 배포 및 운영
6.4 모니터링 및 로깅
6.5 보안
6.6 재해 복구
6.7 비용 최적화
7 실제 예시: RAG 시스템 Physical Architecture
7.1 프로토타입 (로컬 개발)
기술 스택:
- Frontend: React 18 + TypeScript
- Backend: FastAPI (Python 3.11)
- Vector DB: Chroma (로컬, 인메모리)
- Text DB: SQLite (프로토타입)
- Cache: Python 딕셔너리 (인메모리)
배포: docker-compose (로컬)
- 3개 컨테이너 (Frontend, API, Vector DB)
- 통신: localhost:8000
리소스:
- CPU: 4 cores
- RAM: 8GB
- Storage: 50GB
성능 목표:
- 응답시간: < 500ms
- 동시 사용자: 1-5명7.2 MVP (초기 프로덕션)
기술 스택:
- Frontend: React 18 + Vercel 배포
- Backend: FastAPI (Python 3.11) on AWS ECS
- Vector DB: Chroma (Persistent)
- Text DB: RDS PostgreSQL (db.t3.micro)
- Cache: ElastiCache Redis (cache.t3.micro)
배포: AWS
- ECS Fargate (1 vCPU, 2GB RAM, 2 tasks)
- Application Load Balancer
- RDS Single-AZ
리소스 (월 비용 예상):
- Frontend 호스팅: $0 (Vercel Free)
- ECS Fargate: $50 (compute)
- RDS PostgreSQL: $20 (db.t3.micro)
- ElastiCache Redis: $15 (cache.t3.micro)
- Data Transfer: $10
- 총 약 $95/월
성능 목표:
- 응답시간: < 1초 (p95)
- 동시 사용자: 10-50명
- 처리량: 100 req/sec7.3 엔터프라이즈 프로덕션
기술 스택:
- Frontend: React 18 + Azure Static Web Apps
- Backend: Spring Boot on Azure Container Instances
- Vector DB: Milvus (3-node cluster)
- Text DB: Azure Database for PostgreSQL (Flexible Server)
- Cache: Azure Cache for Redis (Standard C1)
- Orchestration: Azure Container Registry + GitHub Actions
배포: Azure Kubernetes Service (AKS)
- 3 node cluster (VM 크기: Standard_D4s_v3)
- API replicas: 3 (1 vCPU, 2GB each)
- Worker replicas: 2 (2 vCPU, 4GB each)
- Ingress: Application Gateway
리소스 (월 비용 예상):
- AKS cluster: $200 (노드)
- Managed disks: $100
- PostgreSQL: $150 (Flexible Server)
- Redis: $100 (Standard)
- Milvus: $300 (managed)
- Monitoring/Logging: $50
- 총 약 $900/월
성능 목표:
- 응답시간: < 200ms (p95)
- 동시 사용자: 1000+명
- 처리량: 1000 req/sec
- 가용성: 99.9%
- RTO: 1 hour
- RPO: 1 hour8 Physical 배포 체크리스트
배포 전 최종 확인:
8.1 프리플라이트 체크
8.2 배포 검증
8.3 운영 준비
9 정리
Physical Architecture는:
- 기술 구체화: Logical을 실제 구현 가능한 형태로 변환
- 배포 가능: 개발팀이 직접 배포하고 운영 가능
- 비용 최적화: 리소스와 비용을 명확하게 정량화
- 운영성: 모니터링, 로깅, 확장 전략 포함
- 문서화: 개발팀이 따를 수 있는 명확한 가이드
Conceptual → Logical → Physical 세 계층을 거쳐 설계하면, 최상위 비즈니스 요구사항부터 최하위 구현 세부사항까지 일관되고 체계적인 아키텍처를 구축할 수 있다.
