Azure Regsion간 가상 네트워크 연결

1 문제 상황

1.1 배경

• Korea Central 리전에서 VM을 생성하고 VNet을 설정했다. 이후 Azure OpenAI 리소스를 Data Zone Standard 배포 유형으로 사용하기 위해 East US 리전에 생성했다.

• 이유: Korea Central은 Data Zone Standard 배포 유형을 지원하지 않는다.

1.2 발생한 문제

Azure OpenAI 리소스와 VM 리소스가 서로 다른 지역에 있어서 LLM 모델을 배포해도 접근이 차단되었다.

원인: 서로 다른 지역에 있는 리소스는 각각의 VNet이 Peering되어야 통신이 가능하다.

1.3 환경 정보

• Korea Central (VM)
  • VNet: vnet-aipoc-test-krc-insilico-001

  • 리소스 그룹: rg-aipoc-test-krc-001
• East US (Azure OpenAI)
  • VNet: vnet01-3

  • Private Endpoint 포함

2 VNet Peering 개념

2.1 VNet Peering이란

VNet Peering은 Azure의 백본 네트워크를 통해 두 개의 가상 네트워크를 연결하는 기능이다. 피어링된 VNet의 리소스는 동일 네트워크에 있는 것처럼 서로 통신할 수 있다.

2.2 주요 특징

• 낮은 지연시간: Azure 백본 네트워크를 사용하여 빠른 통신 제공

• 프라이빗 연결: 공용 인터넷을 거치지 않는 안전한 연결

• 리전 간 지원: Global VNet Peering으로 서로 다른 지역 연결 가능

• 양방향 설정: 두 VNet 모두에서 Peering 설정 필요

2.3 Peering 유형

Regional VNet Peering
- 동일 Azure 지역 내 VNet 연결
- 가장 낮은 지연시간

Global VNet Peering
- 서로 다른 Azure 지역 간 VNet 연결
- 본 사례: Korea Central ↔︎ East US

3 VNet Peering 설정 방법

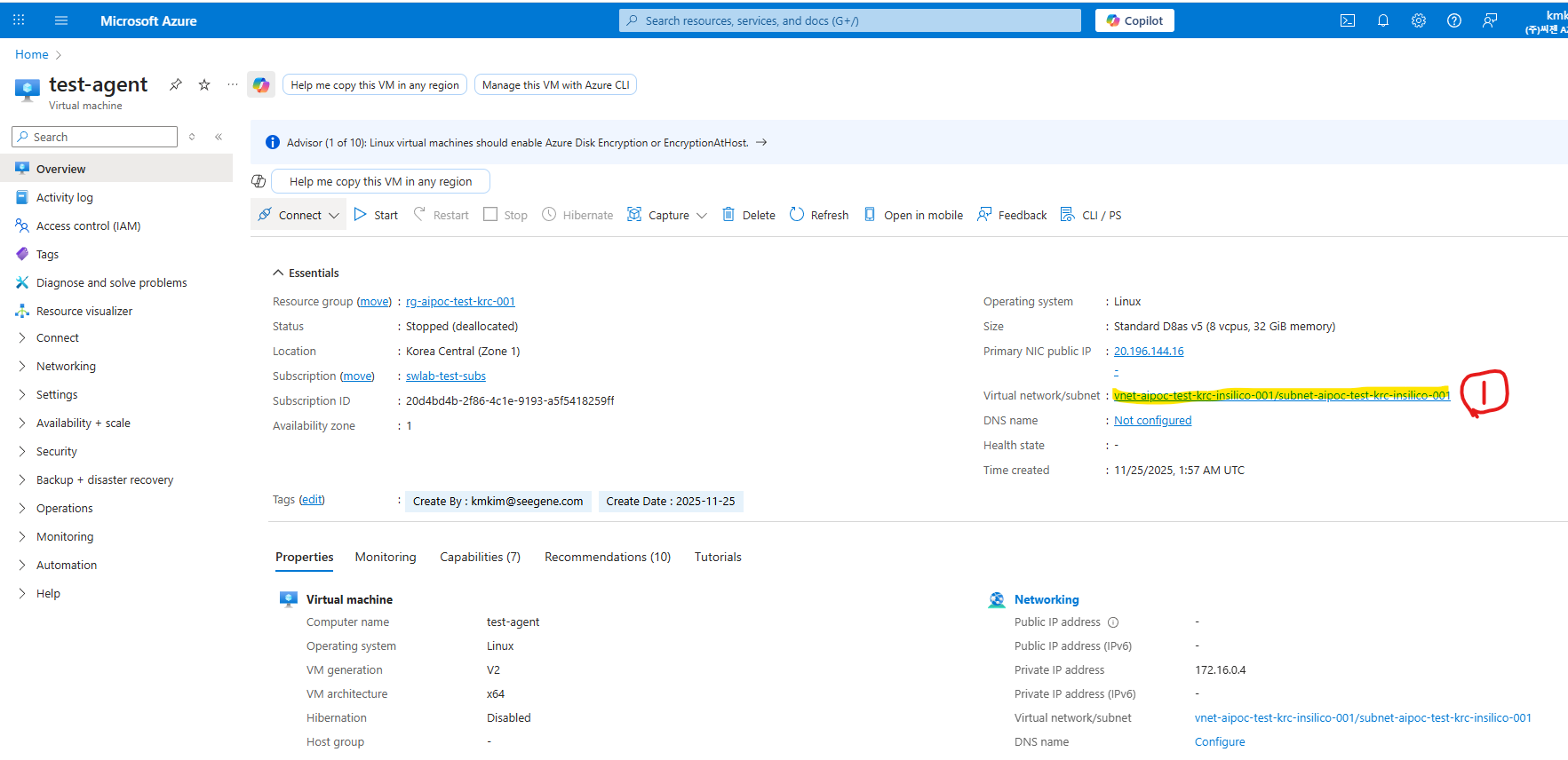

3.1 1단계: VNet 리소스 찾기

Azure Portal에서 VNet 리소스를 찾는다.

1. Azure Portal 검색 창에 리소스 그룹 이름 입력

   • 예: rg-aipoc-test-krc-001

2. 리소스 그룹 클릭

3. 리소스 목록에서 VNet 리소스 찾기

   • 예: vnet-aipoc-test-krc-insilico-001

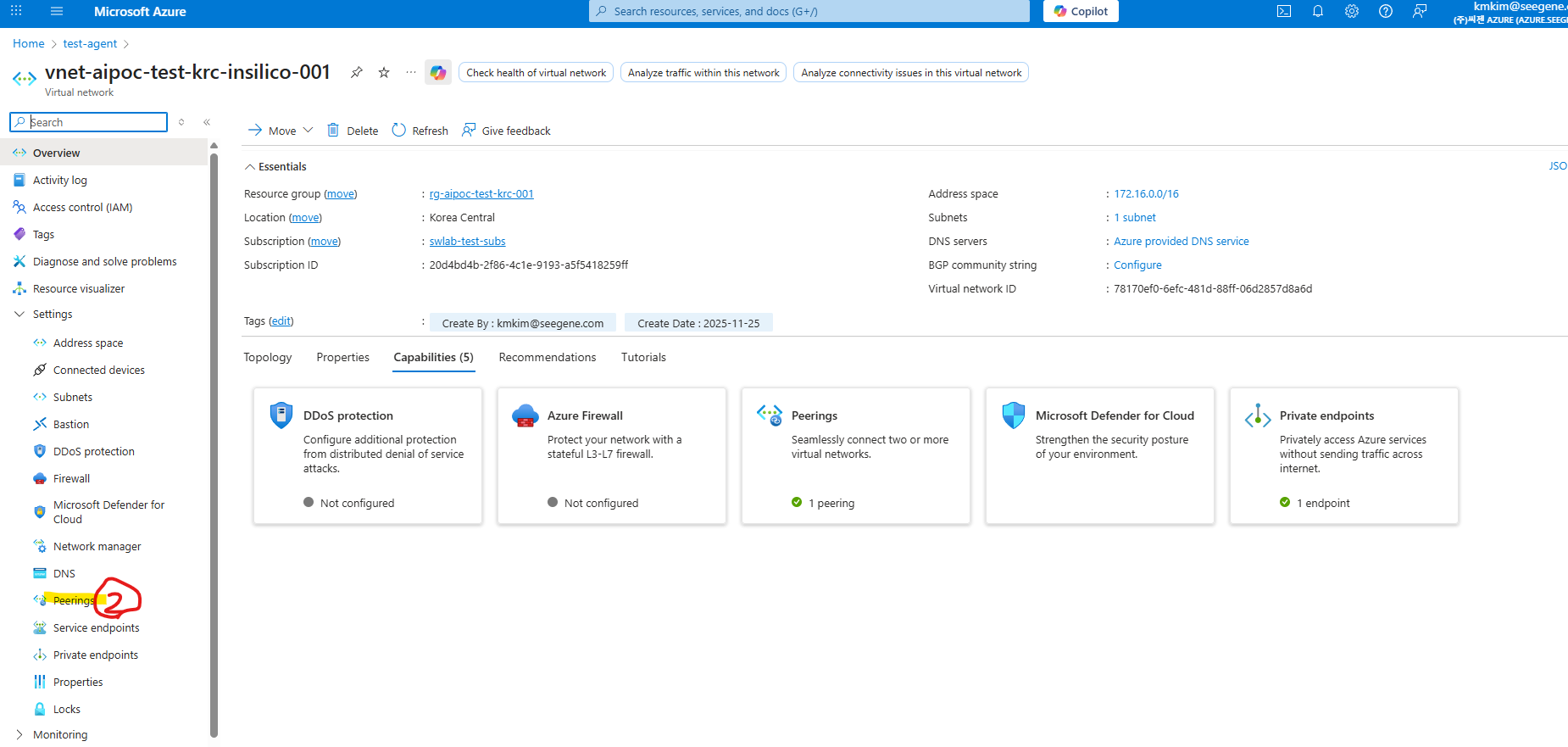

3.2 2단계: Peering 메뉴 접근

VNet 리소스 페이지에서 Peering 설정 메뉴로 이동한다.

1. 왼쪽 메뉴 바 확인

2. Settings (설정) 섹션으로 스크롤

3. Peering 메뉴 클릭

참고: Virtual Network 리소스에는 반드시 Peering 메뉴가 존재한다. 메뉴가 보이지 않는다면 리소스 유형을 확인한다.

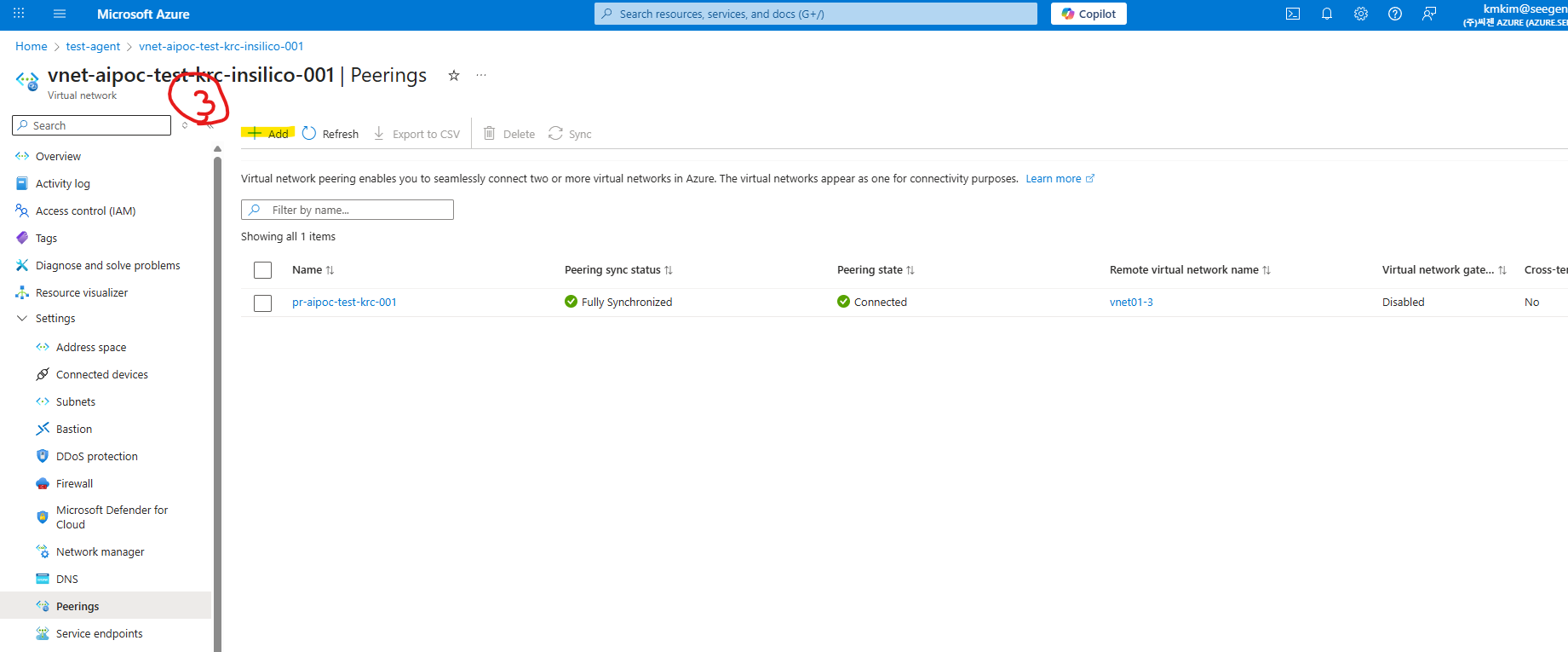

3.3 3단계: Peering 생성 (Korea Central → East US)

Korea Central VNet에서 East US VNet으로 Peering을 생성한다.

1. Peering 메뉴에서 + Add 클릭

2. 피어링 설정 입력
   • Peering link name: 예) krc-to-eus

   • Virtual network deployment model: Resource manager

   • Subscription: East US VNet이 있는 구독 선택

   • Virtual network: vnet01-3 선택
3. 추가 설정 (기본값 유지 권장)
   • Allow traffic from remote virtual network: Enabled

   • Allow traffic to remote virtual network: Enabled

   • Allow gateway or route server transit: 필요시 설정
4. Add 클릭하여 Peering 생성

3.4 4단계: Peering 상태 확인

Peering 생성 후 연결 상태를 확인한다.

Korea Central VNet (vnet-aipoc-test-krc-insilico-001)
- Peering status: Connected
- Remote VNet: vnet01-3

East US VNet (vnet01-3)
- Azure가 자동으로 역방향 Peering 생성
- Peering status: Connected
- Remote VNet: vnet-aipoc-test-krc-insilico-001

중요: 양방향 Peering이 모두 Connected 상태여야 정상 통신이 가능하다.

4 Peering 방향성 이해

4.1 양방향 설정의 필요성

VNet Peering은 양방향으로 설정되어야 완벽하게 통신할 수 있다.

• A → B Peering: A VNet에서 B VNet으로의 트래픽 허용

• B → A Peering: B VNet에서 A VNet으로의 트래픽 허용

4.2 자동 생성 메커니즘

Azure Portal에서 Peering을 생성하면 다음과 같이 동작한다:

1. 소스 VNet에서 Peering 생성 요청

2. Azure가 자동으로 대상 VNet에 역방향 Peering 생성 시도

3. 권한이 있다면 자동으로 양방향 Peering 완성

4. 권한이 없다면 대상 VNet에서 수동으로 승인 필요

4.3 본 사례의 Peering 구조

Korea Central                    East US
┌─────────────────────┐         ┌─────────────────────┐
│ vnet-aipoc-test-... │ ←─────→ │    vnet01-3         │
│                     │         │                     │
│  VM                 │         │  Azure OpenAI       │
│  Private Resources  │         │  Private Endpoint   │
└─────────────────────┘         └─────────────────────┘

5 연결 테스트

5.1 Peering 설정 후 확인 사항

1. Peering 상태 확인
   • 양쪽 VNet 모두 Connected 상태
2. 네트워크 연결 테스트
   • VM에서 Azure OpenAI Private Endpoint로 ping 또는 curl 테스트

   • 예: curl https://<openai-resource>.openai.azure.com
3. NSG (Network Security Group) 확인
   • 필요한 포트가 열려있는지 확인

   • Azure OpenAI: HTTPS (443)

5.2 문제 해결

Peering이 Connected 상태가 아닌 경우
- 구독 권한 확인
- VNet 주소 공간 중복 확인
- Azure Policy 제약 확인

연결은 되지만 통신이 안 되는 경우
- NSG 규칙 확인
- Private Endpoint DNS 설정 확인
- VNet의 서비스 엔드포인트 확인

6 비용 및 제약사항

6.1 비용

Regional VNet Peering
- 인바운드/아웃바운드 데이터 전송 비용 발생
- 약 $0.01/GB

Global VNet Peering (본 사례)
- Regional보다 높은 데이터 전송 비용
- Korea Central ↔︎ East US: 약 $0.035/GB

6.2 제약사항

• 주소 공간 중복 불가: 두 VNet의 IP 주소 범위가 겹치면 안 됨

• 전이적 라우팅 미지원: A-B, B-C Peering이 있어도 A-C는 직접 통신 불가

• VPN Gateway 제약: 특정 구성에서 제한 사항 존재

7 참고 자료

• Azure VNet Peering 공식 문서

• Global VNet Peering
