1 병렬 노드 실행을 위한 분기 생성 방법

노드의 병렬 실행은 전체 그래프 작업의 속도를 향상시키는 데 필수적입니다. LangGraph는 노드의 병렬 실행을 기본적으로 지원하며, 이는 그래프 기반 워크플로우의 성능을 크게 향상시킬 수 있습니다.

이러한 병렬화는 fan-out과 fan-in 메커니즘을 통해 구현되며, 표준 엣지와 conditional_edges 를 활용합니다.

1.1 환경 설정

# API 키를 환경변수로 관리하기 위한 설정 파일
from dotenv import load_dotenv

# API 키 정보 로드
load_dotenv()

# LangSmith 추적을 설정합니다. https://smith.langchain.com
# !pip install -qU langchain-teddynote
from langchain_teddynote import logging

# 프로젝트 이름을 입력합니다.
logging.langsmith("CH17-LangGraph-Modules")

1.2 병렬 노드 fan-out 및 fan-in

fan-out / fan-in

병렬 처리에서 fan-out과 fan-in은 작업을 나누고 모으는 과정을 설명하는 개념입니다.

Fan-out (확장): 큰 작업을 여러 작은 작업으로 쪼갭니다. 예를 들어, 피자를 만들 때 도우, 소스, 치즈 준비를 각각 별도로 할 수 있습니다. 이렇게 각각의 파트를 나눠 동시에 처리하는 것이 fan-out입니다.
Fan-in (수집): 나뉜 작은 작업들을 다시 하나로 합칩니다. 피자에 준비된 재료들을 모두 올려 완성 피자를 만드는 과정처럼, 여러 작업이 끝나면 결과를 모아 최종 작업을 완성하는 것이 fan-in입니다.

즉, fan-out으로 작업을 분산시키고, fan-in으로 결과를 합쳐 최종 결과를 얻는 흐름입니다.

이 예시에서는 Node A에서 B and C로 팬아웃하고 D로 팬인하는 과정을 보여줍니다.

State에서는 reducer(add) 연산자를 지정합니다. 이는 State 내 특정 키의 기존 값을 단순히 덮어쓰는 대신 값들을 결합하거나 누적합니다. 리스트의 경우, 새로운 리스트를 기존 리스트와 연결하는 것을 의미합니다.

LangGraph는 State의 특정 키에 대한 reducer 함수를 지정하기 위해 Annotated 타입을 사용합니다. 이는 타입 검사를 위해 원래 타입(list)을 유지하면서도, 타입 자체를 변경하지 않고 reducer 함수(add)를 타입에 첨부할 수 있게 합니다.

from typing import Annotated, Any
from typing_extensions import TypedDict
from langgraph.graph import StateGraph, START, END
from langgraph.graph.message import add_messages


# 상태 정의(add_messages 리듀서 사용)
class State(TypedDict):
    aggregate: Annotated[list, add_messages]


# 노드 값 반환 클래스
class ReturnNodeValue:
    # 초기화
    def __init__(self, node_secret: str):
        self._value = node_secret

    # 호출시 상태 업데이트
    def __call__(self, state: State) -> Any:
        print(f"Adding {self._value} to {state['aggregate']}")
        return {"aggregate": [self._value]}


# 상태 그래프 초기화
builder = StateGraph(State)

# 노드 A부터 D까지 생성 및 값 할당
builder.add_node("a", ReturnNodeValue("I'm A"))
builder.add_edge(START, "a")
builder.add_node("b", ReturnNodeValue("I'm B"))
builder.add_node("c", ReturnNodeValue("I'm C"))
builder.add_node("d", ReturnNodeValue("I'm D"))

# 노드 연결
builder.add_edge("a", "b")
builder.add_edge("a", "c")
builder.add_edge("b", "d")
builder.add_edge("c", "d")
builder.add_edge("d", END)

# 그래프 컴파일
graph = builder.compile()

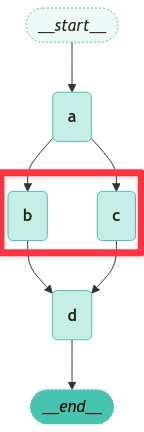

그래프를 시각화 합니다.

from langchain_teddynote.graphs import visualize_graph

visualize_graph(graph)

reducer를 통해 각 노드에 추가된 값들이 누적되는 것을 확인할 수 있습니다.

# 그래프 실행
graph.invoke({"aggregate": []}, {"configurable": {"thread_id": "foo"}})

1.2.1 병렬처리 중 예외 발생시 대응

LangGraph는 “superstep(여러 노드들이 처리되는 전체 프로세스 스텝)” 내에서 노드를 실행하는데, 이는 병렬 분기가 동시에 실행되더라도 전체 superstep이 트랜잭션 방식으로 처리됨을 의미합니다.

따라서, 이러한 분기 중 하나라도 예외가 발생하면, 상태에 대한 업데이트가 전혀 적용되지 않습니다(전체 superstep이 오류 처리됨).

superstep: 여러 노드들이 처리되는 전체 프로세스 스텝

오류가 발생하기 쉬운 작업(예: 불안정한 API 호출 처리)이 있는 경우, LangGraph는 이를 해결하기 위한 두 가지 방법을 제공합니다.

노드 내에서 일반적인 Python 코드를 작성하여 예외를 포착하고 처리할 수 있습니다.
retry_policy 를 설정하여 특정 유형의 예외가 발생한 노드를 재시도하도록 그래프를 지시할 수 있습니다. 실패한 분기만 재시도되므로 불필요한 작업 수행에 대해 걱정할 필요가 없습니다.

이러한 기능들을 통해 병렬 실행과 예외 처리를 완벽하게 제어할 수 있습니다.

1.3 추가 단계가 있는 병렬 노드의 fan-out 및 fan-in

위의 예시에서는 각 경로가 단일 단계일 때의 fan-out과 fan-in 방법을 보여주었습니다. 하지만 하나의 경로에 여러 단계가 있다면 어떻게 될까요?

from typing import Annotated
from typing_extensions import TypedDict
from langgraph.graph import StateGraph
from langgraph.graph.message import add_messages


# 상태 정의(add_messages 리듀서 사용)
class State(TypedDict):
    aggregate: Annotated[list, add_messages]


# 노드 값 반환 클래스
class ReturnNodeValue:
    # 초기화
    def __init__(self, node_secret: str):
        self._value = node_secret

    # 호출시 상태 업데이트
    def __call__(self, state: State) -> Any:
        print(f"Adding {self._value} to {state['aggregate']}")
        return {"aggregate": [self._value]}


# 상태 그래프 초기화
builder = StateGraph(State)

# 노드 생성 및 연결
builder.add_node("a", ReturnNodeValue("I'm A"))
builder.add_edge(START, "a")
builder.add_node("b1", ReturnNodeValue("I'm B1"))
builder.add_node("b2", ReturnNodeValue("I'm B2"))
builder.add_node("c", ReturnNodeValue("I'm C"))
builder.add_node("d", ReturnNodeValue("I'm D"))
builder.add_edge("a", "b1")
builder.add_edge("a", "c")
builder.add_edge("b1", "b2")
builder.add_edge(["b2", "c"], "d")
builder.add_edge("d", END)

# 그래프 컴파일
graph = builder.compile()

그래프를 시각화합니다.

from langchain_teddynote.graphs import visualize_graph

visualize_graph(graph)

# 빈 리스트를 사용한 그래프 집계 연산 실행, 모든 데이터에 대한 기본 집계 수행
graph.invoke({"aggregate": []})

1.4 조건부 분기(conditional branching)

fan-out이 결정적이지 않은 경우, add_conditional_edges 를 직접 사용할 수 있습니다.

조건부 분기 이후 연결될 알려진 “sink” 노드가 있는 경우, 조건부 엣지를 생성할 때 then="실행할 노드명" 을 제공할 수 있습니다.

from typing import Annotated, Sequence
from typing_extensions import TypedDict
from langgraph.graph import END, START, StateGraph


# 상태 정의(add_messages 리듀서 사용)
class State(TypedDict):
    aggregate: Annotated[list, add_messages]
    which: str


# 노드별 고유 값을 반환하는 클래스
class ReturnNodeValue:
    def __init__(self, node_secret: str):
        self._value = node_secret

    def __call__(self, state: State) -> Any:
        print(f"Adding {self._value} to {state['aggregate']}")
        return {"aggregate": [self._value]}


# 상태 그래프 초기화
builder = StateGraph(State)
builder.add_node("a", ReturnNodeValue("I'm A"))
builder.add_edge(START, "a")
builder.add_node("b", ReturnNodeValue("I'm B"))
builder.add_node("c", ReturnNodeValue("I'm C"))
builder.add_node("d", ReturnNodeValue("I'm D"))
builder.add_node("e", ReturnNodeValue("I'm E"))


# 상태의 'which' 값에 따른 조건부 라우팅 경로 결정 함수
def route_bc_or_cd(state: State) -> Sequence[str]:
    if state["which"] == "cd":
        return ["c", "d"]
    return ["b", "c"]


# 전체 병렬 처리할 노드 목록
intermediates = ["b", "c", "d"]

builder.add_conditional_edges(
    "a",
    route_bc_or_cd,
    intermediates,
)
for node in intermediates:
    builder.add_edge(node, "e")


# 최종 노드 연결 및 그래프 컴파일
builder.add_edge("e", END)
graph = builder.compile()

아래는 참고용 코드입니다. then 문법을 사용할 경우, then="e" 를 추가하고 edge 연결을 추가하지 않아도 됩니다.

## then 문법 사용시
# builder.add_conditional_edges(
#     "a",
#     route_bc_or_cd,
#     intermediates,
#     then="e",
# )

그래프를 시각화합니다.

from langchain_teddynote.graphs import visualize_graph

visualize_graph(graph)

# 그래프 실행(which: bc 로 지정)
graph.invoke({"aggregate": [], "which": "bc"})

# 그래프 실행(which: cd 로 지정)
graph.invoke({"aggregate": [], "which": "cd"})

1.5 fan-out 값의 신뢰도에 따른 정렬

병렬로 펼쳐진 노드들은 하나의 “super-step”으로 실행됩니다. 각 super-step 에서 발생한 업데이트들은 해당 super-step 이 완료된 후 순차적으로 상태에 적용됩니다.

병렬 super-step 에서 일관된 사전 정의된 업데이트 순서가 필요한 경우, 출력값을 식별 키와 함께 상태의 별도 필드에 기록한 다음, 팬아웃된 각 노드에서 집결 지점까지 일반 edge 를 추가하여 “sink” 노드에서 이들을 결합해야 합니다.

예를 들어, 병렬 단계의 출력을 “신뢰도”에 따라 정렬하고자 하는 경우를 고려해보겠습니다.

from typing import Annotated, Sequence
from typing_extensions import TypedDict
from langgraph.graph import StateGraph
from langgraph.graph.message import add_messages


# 팬아웃 값들의 병합 로직 구현, 빈 리스트 처리 및 리스트 연결 수행
def reduce_fanouts(left, right):
    if left is None:
        left = []
    if not right:
        # 덮어쓰기
        return []
    return left + right


# 상태 관리를 위한 타입 정의, 집계 및 팬아웃 값 저장 구조 설정
class State(TypedDict):
    # add_messages 리듀서 사용
    aggregate: Annotated[list, add_messages]
    fanout_values: Annotated[list, reduce_fanouts]
    which: str


# 그래프 초기화
builder = StateGraph(State)
builder.add_node("a", ReturnNodeValue("I'm A"))
builder.add_edge(START, "a")


# 병렬 노드 값 반환 클래스
class ParallelReturnNodeValue:
    def __init__(
        self,
        node_secret: str,
        reliability: float,
    ):
        self._value = node_secret
        self._reliability = reliability

    # 호출시 상태 업데이트
    def __call__(self, state: State) -> Any:
        print(f"Adding {self._value} to {state['aggregate']} in parallel.")
        return {
            "fanout_values": [
                {
                    "value": [self._value],
                    "reliability": self._reliability,
                }
            ]
        }


# 신뢰도(reliability)가 다른 병렬 노드들 추가
builder.add_node("b", ParallelReturnNodeValue("I'm B", reliability=0.1))
builder.add_node("c", ParallelReturnNodeValue("I'm C", reliability=0.9))
builder.add_node("d", ParallelReturnNodeValue("I'm D", reliability=0.5))


# 팬아웃 값들을 신뢰도 기준으로 정렬하고 최종 집계 수행
def aggregate_fanout_values(state: State) -> Any:
    # 신뢰도 기준 정렬
    ranked_values = sorted(
        state["fanout_values"], key=lambda x: x["reliability"], reverse=True
    )
    print(ranked_values)
    return {
        "aggregate": [x["value"][0] for x in ranked_values] + ["I'm E"],
        "fanout_values": [],
    }


# 집계 노드 추가
builder.add_node("e", aggregate_fanout_values)


# 상태에 따른 조건부 라우팅 로직 구현
def route_bc_or_cd(state: State) -> Sequence[str]:
    if state["which"] == "cd":
        return ["c", "d"]
    return ["b", "c"]


# 중간 노드들 설정 및 조건부 엣지 추가
intermediates = ["b", "c", "d"]
builder.add_conditional_edges("a", route_bc_or_cd, intermediates)

# 중간 노드들과 최종 집계 노드 연결
for node in intermediates:
    builder.add_edge(node, "e")

# 그래프 완성을 위한 최종
graph = builder.compile()

그래프를 시각화합니다.

from langchain_teddynote.graphs import visualize_graph

visualize_graph(graph)

병렬로 노드 실행시 결과를 reliability 기준으로 정렬합니다.

참고

b: reliability=0.1
c: reliability=0.9
d: reliability=0.5

# 그래프 실행(which: bc 로 지정)
graph.invoke({"aggregate": [], "which": "bc", "fanout_values": []})

# 그래프 실행(which: cd 로 지정)
graph.invoke({"aggregate": [], "which": "cd"})
